Energie aus Abfall und regenerativen Ressourcen <

Herzlich willkommen auf der Homepage der Firma KS-net AG, Ihr Partner für Konzeption, Beratung, Planung, Hilfestellung bei der Bewilligung, Überwachung und Durchführung Ihres Projekts im nationalen und internationalen Raum. Das Engineering Portfolio der KS-net AG umfasst folgende Bereiche.

Auto mit Holzgas .: Weltrekord mit Holzgas . . .
zum Fragebogen .: wollen Sie weg vom Heizöl

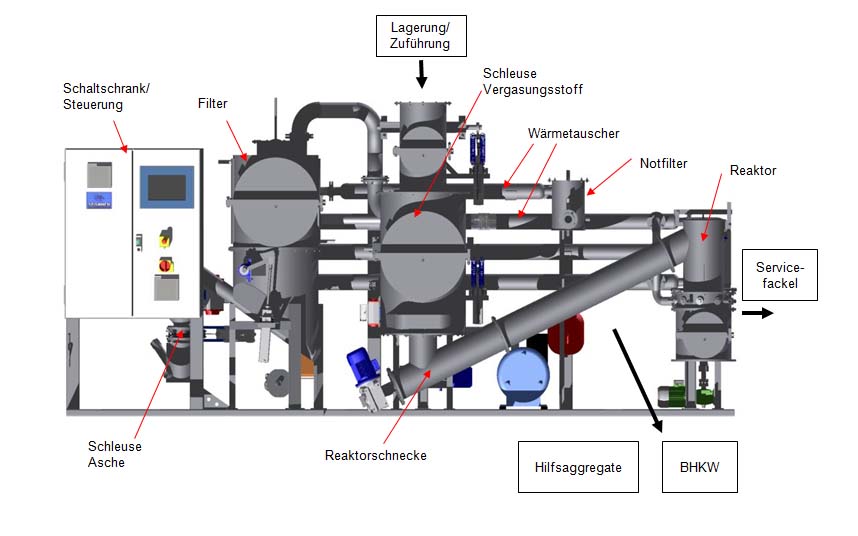

Klärschlammbehandlung mit Wirbelschichtvergaser

Jahresbedarf: 1500 bis 7500 Tonnen TS pro Linie

Vergasungsanlage mit Ultrahochtemperatur Plasma Torch



Bei der Plasmavergasung wird Kohlestoffhaltiges Material, z.B. Haushaltmüll, Industrieabfälle, gefährliche Spitalabfälle, Biomasse (Holzhackschnitzel, Stroh, etc.) einem Plasma mit extrem hoher Temperatur, zwischen 5000°C und 10000°C ausgesetz und eine kontrollierte Menge an Dampf, und Luft oder Sauerstoff beigegeben.

Der grosse Vorteil einer derart gebauten Müllentsorgung sind:

Einsatzbereich: Typischerweise als MSW WTE Projekte (Municipal Solid Waste) (Waste To Energy) ausgelegt.
Tagesbedarf :   ab 75, norm ist 500, 750 Tonnen pro Reaktor und Tag; Erzeugung: Synthesegase und Schmelzen.

Das entstehende Synthesegas ist sehr heiss. Die Wärmeenergie des Gases wird daher zur Dampferzeugung verwendet und durch eine Dampfturbine mit Generator verstrom. Das Synthesegase wird gereinigt und entweder mittels Gasmotor, oder Gasturbine und Generator verstromt. Oder das gereinigte gekühlte Synthesegas steht für eine G2L, Gas to Liquide, eine Verflüssigungsprozess zur Verfügung, in welchem es zu Flüssigtreibstoff verarbeitet wird. (Fisher-Tropsch-Reaktor) Im Fall einer IGCC Anlage wird die Abwärme der Gasturbine nochmals zur Dampferzeugung genutzt. Das Integrated Gasification Combined Cycle (IGCC) Kraftwerk hat einen Gesamt-Wirkungsgrad von ca. 70% bis 75%. Der Brennwert des Synthesegases ist je nach Oxidationsmedium (Luft oder Sauerstoff) 150 BTU/scf oder 250 BTU/scf und muss zur Verwendung in einer Gasturbine auf ca. 450 bis 500 BTU/scf durch Beimischen von Methan (CH4) (Erdgas) angereichert werden.

Bei seriösem Interesse gebe ich Ihnen gerne weitere Auskünfte.

Holzvergaser-Bausatz oder betriebsbereites Kraftwerk ($2-$3/Watt)

Brennstoff: Holzhackschnitzel mit maximal 30% Wassergehalt

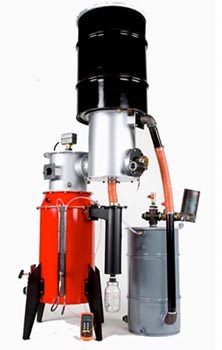

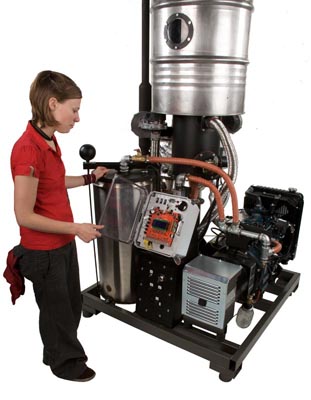

GEK Level 3 HGA GEK Level 4 HGA

GEK steht für Gasifier Experimental Kit. Der Bausatz wurde in USA entwickelt um Interessierte, Hobbyisten und Studenten in die Geheimnisse der Holzvergasung einzuweihen. Drei Jahre später ist aus dem Bausatz ein voll funktionsfähiges BHKW mit 10 oder 20 kW ele geworden. Bild rechts.

Der Holzvergaser wird geliefert als :

  1. 1. Do It Yourself Kit. Das heisst Sie schweissen alle Bleche selber zusammen.
  2. 2. Vorgefertigte Komponenten, bereit zum zusammenschrauben
  3. 3. Als fertiger betriebsbereiter Holzvergaser mit Motor und Generator.
  4. Dabei gibt es diverse Ausbau-Varianten für den Vergaser, wobei die automatische Nachfüllung und der hot TOTI (TOtal Termal Integration) nicht als Bausatz sondern nur als optionale Komponenten geliefert werden.
  5. Im Bild oben sehen Sie einen Hot TOTI, mit Pyrocoil und automatischer beheizter Nachfüllung. Der Pyrocoil ist die Einheit welche auf dem roten Vergaser aufgeschraubt ist. Die Pyrocoil wird gebraucht um die heissen Abgase eines Motors zur weitergehenden Trocknung und Vorbereitung auf die Pyrolyse der Hackschnitzel vorzunehmen. Ohne Motor macht die Pyrocoil wenig Sinn, da sie jederzeit später eingebaut werden kann.
  6. Die automatische Nachfülleinheit welche an der Pyrocoil angeschraubt ist wird durch die heissen Produktgase durchflossen und trocknet so die Hackschnitzel. Gleichzeitig wird so das Gas an den Hackschnitzel gereinigt.
  7. Das Gas verlässt die Nachfülleinheit und passiert den Filterkübel, und anschliessend die Fackel.
  8. Der Bausatz enthält diverse Messinstrumente und Sensoren, sowie eine GCU (Gasifier Controll Unit).
  9. Das System ist nicht für einen 24 x 365 vollautomatischen Betrieb ausgelegt.
  10. Die Anlage wird 8 bis 12 h gebraucht, dann abgeschaltet und über Nacht ausgekühlt. Am nächsten Tag wird Asche, Filterinhalt und Kondensat entnommen und entsorgt.
  11. Der Vergaser braucht ca. 1 Kg Holz pro kW Elektrisch. d.h. ein 20 kW BHKW braucht 20 Kg HHS W30 pro h

  12. Richtpreise:
  13.     Vergaser Level 3 Bausatz, normaler Stahl, selber schweissen,         1,795 US$
  14.     Vergaser Level 3 Bausatz, rostfreier Stahl, selber schweissen,        2,595 US$
  15.     Vergaser Level 3 Bausatz, rostfreier Stahl, nur zusammenbauen,     2,995 US$
  16.     Vergaser Level 3 Bausatz mit Optionen und Performance Teilen,      5,585 US$
  17.     10kw GEK HGA BHKW, Kubota Motor – Mecc Generator:               16,995 US$
  18.     20kw GEK HGA BHKW, GM engine – Mecc Generator:                   25,995 US$
  19.     GCU / Gasifier Kontroll Einheit                                                   1,395 US$

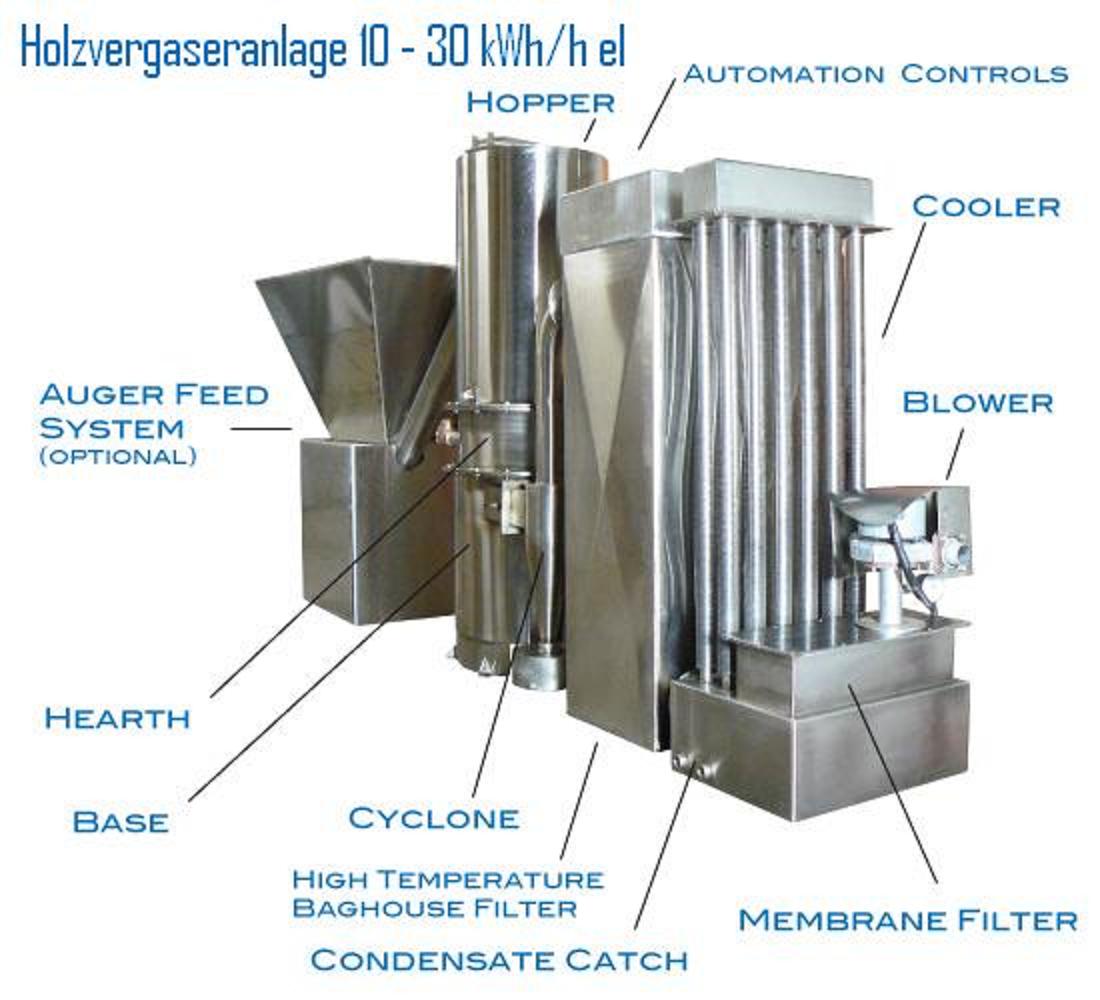

Holzvergaseranlage Off Gridder zur Herstellung von Holzgas, Strom und WärmeHolz-Vergaser-Anlage

Brennstoff: Naturbelassenen Hackschnitzel, Pellet

Sie möchten Anfangen! Vom Netz unabhängig werden! Sie möchten das Metier "Holzvergasung" kenne lernen? Wir habe das Richtige für Sie. Eine sauber aufgebaute Holzvergaseranlage von einem Partner aus USA.

Die Anlage liefert zwischen 10 bis 30 kW el während ca. 8 bis 12 Stunden. Sie brauchen ca. 1kg Holz/1 kW el. Also 10 h à 30kWh/h 10 x 30kg = 300kG Holz mit < 13%H2O;

ACHTUNG: Die Anlage enthält keine grossen Automatismen, z.B. keine automatische Ascheaustragung, keine automatisches Filtersack ausklopfen, etc. und sie ist nicht geeignet für einen 24 h x 365 Tage Betrieb.

Richtpreis ca. 20'000 - 30'000 $U.S. je nach Ausführung und Zusätzen;

Holzvergaseranlage der JossSpanner Joss HGA

Tagesbedarf an Holz:

Richtlinie: pro kW el ~1kg Holz 87%TS
0720 kg/d für 30 kWh/h el bis
1200 kg/d für 50 kWh/h e

Gewässersanierung / Schlammbaggerungen mit schwimmfähigem Saug-Bagger

Für die Vermessung sind minimal 1.5 m Wassertiefe notwendig. Die maximale Baggertiefe mit Verlängerung des Baggerarms ist abhängig von der Strömungsgeschwindigkeit und liegt z.B. im Rhein bei Rheinfelden bei ca. 6 bis 7 Meter. Die genaue Positionierung des Echolotes für die Vermessung erfolgt mittels D-GPS. Leider können wir Ihnen keine Lösung für tiefere Stauseen und die Entfernung von Schwemmgut, Schutt, Geröll aus Muren und Lawinen anbieten. Wir haben jedoch Ideen wie so ein Projekt angegangen werden könnte.

Industrielle und Landwirtschaftliche Biogasanlagen

Herkömmliche Biogasanlagen erlauben maximal 25 bis 30% Hühnertrockenkot. Bei entsprechender Substrat-Aufbereitung und Verfahrensprozess kann der Anteil an Hühnertrockenkot bis auf 74% gesteigert werden. Und 2.1 MW el liefert eine uns bekannt Biogasanlage.

Portfolioerweiterung

Unser Anlagen-Mix aus dem Bereich Photovoltaik-, Windenergie-, BHKW-Anlagen, als Insel- oder Netzanlagen konzipiert, werden alle noch auf einem Simulator gerechnet; Die resultierenden gerechneten Szenarien sind alle  einer Sensitivitätsanalyse unterzogen welche genügen Aufschluss geben über die zu wählende Komposition.

Bewährtes aus dem Hause des Autors

Unsere Vision ist eine Welt in der wir haushälterisch umgehen mit Ressourcen. Eine Welt mit sauberer Luft, sauberem Wasser und fruchtbaren Böden (Terra Pretta) auf denen nachwachsende Energie (z.B. Holz) wachsen soll. Energie sollte grundsätzlich von regenerativen Ressourcen kommen oder aus dem Abfall den wir produziert. Ihre System soll ökonomisch, ökologisch und sozialverträglich sein denn so entsteht für Sie eine Nachhaltigkeit. ZU diesem Zweck arbeiten wir mit Partnern zusammen um genau Ihr Problem zu lösen.
