Energie aus Abfall und regenerativen Ressourcen <

Herzlich willkommen auf der Homepage der Firma KS-net AG, Ihr Partner für Konzeption, Beratung, Planung, Hilfestellung bei der Bewilligung, Überwachung und Durchführung Ihres Projekts im nationalen und internationalen Raum. Das Engineering Portfolio der KS-net AG umfasst folgende Bereiche.

Rechts im Bild der Tracktore von meinem Freund Simal Dürlinger aus Zell am See, ein Deuz Tracktor der mit Holzgas läuft.

Auto mit Holzgas .: Weltrekord mit Holzgas . . .
zum Fragebogen .: wollen Sie weg vom Heizöl (MS Word Doc)

Klärschlammbehandlung mit Wirbelschichtvergaser

Jahresbedarf: 1500 bis 7500 Tonnen TS pro Linie

Hochlastfaulungsanlagen
Schlammentwässerung mit Schneckenpressen
Schlammtrocknungsanlagen
Klärschlammverstromungsanlagen
Verwendung des Endgranulates im Strassenbau oder der Rekultivierung möglich

Biomasse / Müll Vergasungsanlage mit Ultrahochtemperatur Plasma Fackeln

Bei der Plasma - Vergasung wird Kohlestoffhaltiges Material, z.B. Haushaltmüll, Industrieabfälle, gefährliche Spitalabfälle, Biomasse (Holzhackschnitzel, Stroh, etc.) Abfall aus der Petrochemischen Industrie, etc. einem Plasma mit extrem hoher Temperatur ausgesetzt. zwischen 3500 und 5000°C Als Reaktionsmedium wird Luft oder Sauerstoff eingeblasen. Wird Sauerstoff eingeblasen dann kann optional auch noch Wasserdampf beigemischt werden um so die Ausbeute an H2 und CH4 sowie CO zu steigern. (Dampf-Reform-Prozess).

Der grosse Vorteil einer derart gebauten Müllentsorgung sind:

es muss theoretisch nicht mehr getrennt gesammelt werden,
es entsteht kein Rauch der aufwendig und teuer gereinigt werden muss.
die Synthesegase stehen unmittelbar für die weitere Verarbeitung zur Verfügung (Ethanolproduktion, Kohleverflüssigung
Einsatzbereich: grosses Eingangsmaterial Spektrum (sogar Flugasche)
Tagesbedarf : ab 75, norm ist 500, 1000 Tonnen pro Reaktor und Tag;
Erzeugung : Synthesegase und Schmelzen (Schlacke).
Anschliessend steht das Synthesegas für diverse Zwecke zur Verfügung
Verflüssigung durch Fischer-Tropsch Verfahren oder Biologische Fermentation
zur Wärmegewinnung und -Nutzung in einer PIGCC Anlage ergibt bis zu 75% Wirkungsgrad

Das entstehende Synthesegas ist sehr heiss. Die Wärmeenergie des Gases wird daher zur Dampferzeugung verwendet und durch eine Dampfturbine mit Generator verstrom. Das Synthesegase wird gereinigt und entweder mittels Gasmotor oder Gasturbine und Generator verstromt.

Oder das gereinigte gekühlte Synthesegas steht für eine G2L, (Gas to Liquide,) einen Verflüssigungsprozess zur Verfügung, in welchem es zu Flüssigtreibstoff zum Beispiel zu Ethanolverarbeitet wird. Dies geschieht herkömmlich in einem Fisher-Tropsch-Reaktor. Ab ca. Mitte 2012 wird eine Lösung angeboten in welcher mittels Fermentation und Mithilfe durch das Bakterium z.B. Clostridium carboxidivorans aus einer Tonne Biomasse/Biomüll bis zu 350 Liter Ethanol erwartet/gewonnen werden können. Im Fall einer PIGCC Anlage wird die Abwärme der Gaskühlung sowie der Gasturbine zur Dampferzeugung genutzt. Ein solches Plasma Integrated Gas Combined Cycle (PIGCC) Kraftwerk hat einen Gesamt-Wirkungsgrad von ca. 60% bis 70%. Der Brennwert des Synthesegases ist je nach Oxidationsmedium (Luft oder Sauerstoff) 150 BTU/scf oder 250 BTU/scf. Zur Verwendung in einer Gasturbine muss das Syngas mit Methan / Erdgas / Naturalgas auf ca. 450 bis 500 BTU/scf gebracht werden. Es stehen diverse Reaktor Modelle zur Verfügung: bis 1000 tpd.

Bei seriösem Interesse gebe ich Ihnen gerne weitere Auskünfte zB.
Auch über ein Anlage aus USA welche den Müll in einem Autoklaven sterilisiert, 410 t/Tag, 150'000 t/Jahr.

Rezykliert: Aus dem Gemeindemüll. im Jahresdurchschnitt: ca. 8000 t Stahl, 12000 t rPET, 6000 t Non Ferro,
Produktion: 9MWh/h el für den Verkauf,
Preis: 30 -50 Mio. $US. (könnte bei entsprechendem Betreibervertrag durch den Lieferanten übernommen werden)

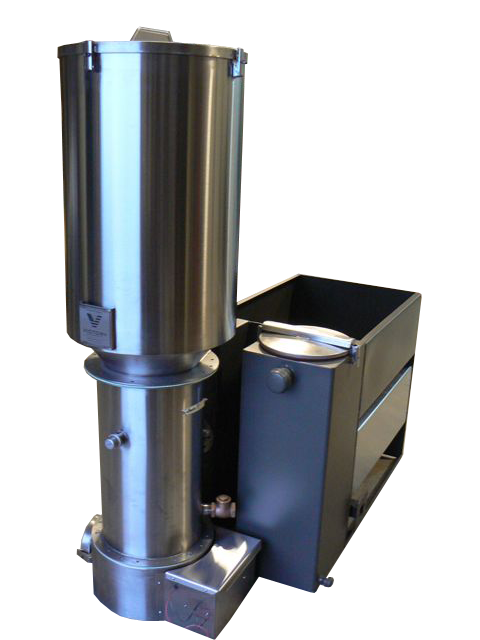

Holzvergaseranlage für Forst, Bauern, Kleinbetriebe und Private


		1 . Längere Laufzeiten (jetzt bis zu 24 Stunden) Der Gasgenerator liefert genug Holzgas um die Grundlast von 20kW el und 40 kW th, je nach BHKW für 24 h abzudecken. Er läuft somit den ganzen Tag. Ein Wartungs-Zyklus von wenigen Minuten pro Tag ist aber notwendig. Nicht vergaste Holzkohle und Asche kann ohne Abschaltung des Systems und ohne Luft- oder Gaslecks entfernt werden. Der Kübel rechts außerhalb des Systems ist Teil des 24 h Asche-Austrag-Systems. Neu ist auch die kleine Höhe des Vergasers. Auf diesen wir noch der Vorratsbehälter Hopper (siehe unten) aufgesteckt. Oder aber es erfolgt eine HHS Zuführung mittels Schnecke. Durchgehend neue Verschlüsse erlauben leichten Zugang ins Innere des Vergasers ohne Schrauben, Bolzen und Muttern. Komponenten können einfach getrennt werden. Die verschraubte Aschetür ist endlich verschwunden, und an ihrer Stelle muss man nur noch einen Eimer leeren.

		Auf der Rückseite ist der 24 h Zyklon jetzt frei und gut zugänglich angebracht. Ein einfacher Bajonettverschluss erleichtert das Entleeren des Filtrates.

Der neue Hopper unten rechtes Modell hat ca. das doppelte Volumen zum alten links. Ein 24 h Hopper ist aber nicht vorgesehen und ohne Air-Locks besteht die Gefahr von so genannten Puff's. Der Kondensatbehälter ist auch für 24 h ausgelegt. Mit dem V5.0 Vergaser ist es also möglich nur eine Wartung pro 24 h durchführen zu müssen, wobei zum Nachfüllen des Hoppers der Vergaser nicht abgeschaltet werden muss. Ein Herunterfahren ist nur einmal pro 24 h anlässlich der Wartung notwendig. Die nächste Version des Vergasers wird zwei weitere Funktionen haben. Es ist geplant jeweils zwei Neuigkeiten pro Version des Vergasers anzubieten. Es folgt die Zusammenfassung der Leistungsdaten



1. Verbesserte Brennstoff-Flexibilität durch Einbau des “umgekehrten Reduktionsflusses” Neue kompakte Herz-Architektur: Abwärtsverbrennung, Aufwärtsreduktion Eliminiert Ansammlung von Feinmaterial indem dieses in den horizontalen und vertikalen Gasstrom gebracht wird. Feinmaterial wird aktive ausgetragen durch einen mechanischen Agitator und Fluid-Flow.
2. Verbesserte Brauchbarkeit und Wartung Seitentüren mit Handrad Zyklon an der bestmögliche offenen Zugangsseite des Vergasers Die meisten Bolzen und Schraubverschlüsse sind eliminiert und durch Dreh oder Hebelverschlüsse ersetzt worden. Eine geringere Höhe des Reaktors erleichtert die Nachfüllung des Hoppers
3. Verbesserte Materialstandzeiten und Zuverlässigkeit Herzstück aus Hochtemperatur 310 Legierung Erweiterte Luftzüge in 321SS Legierung
4. Verbesserte Luft- und Gas-Dichtigkeit Das Herz und die Luftzüge sind eingeschweisst Keine Mechanische Verbindung der heissen Zone Weniger Flansche und Spunde Alle Dichtungen aus Hochtemperatur-Seilen in Grafitpackung
5. Verbesserte Gas-Energie-Dichte Vollisolation aller Kessel Verbesserte interne Isolation zwischen Pyrocoil und Gas-Ringen Erhöhte Reduktions-Zeit durch umgekehrten Reduktionsfluss Verbesserte Gaskühlung bevor dieses den Motor erreicht
6. Verbesserte Filtration Neues Design eines hoch effiziente Zyklons
7. Verbesserte Effizienz in der Produktion Integrierte Pyrocoil und Reaktorkessel Mechanisch ausgebildete Flansche und versteifte Kesse Gasdichte Schweissnähte Kessel (nicht Punktgeschweisst)
8. Verkaufspreis, Rabatte und Händlerpreise auf Anfrage: +41 79 422 6653 oder am liebsten per E-Mail an Josef.Stadelmann@ks-net.ch die Preise stehen zum Zeitpunkt noch nicht alle fest das Interesse an der neune Anlage scheint aber so gewaltig, dass die Q1 Produktion bereits ausverkauft ist
Vom Vorgängermodell wurden über 550 Anlagen weltweit verkauft

Holzvergaseranlagen für wärmegeführten oder normalen Betrieb

Anlagen für wärmegeführten oder normalen Dauerbetrieb für die Stromerzeugung müssen über weitgehende Automatismen verfügen. Die Jahreslaufzeit ist heute bei ca. 7300 Stunden. Der Rekord liegt jedoch derzeit bei einer Anlage welche es auf 8400 h/a gebracht hat. Und drei Landwirte haben heute Anlagen die jede bereits 30'000 Betriebsstunden aufzeigen kann, und alle laufen einwandfrei. Der Hersteller bereits über 130 Anlagen verkauft. 50% aller Verkäufe gehen 2013 ins Ausland, nach Übersee, Japan und Kanada. Die Belegschaft wurde um 20% aufgestockt.

Automatismen benötigen Sensoren und Stellglieder. Dies schlägt sich in der Komplexität der Anlage und im Preis nieder. Zwei uns bekannte Anlagen erzeugen 30/45 kW elektrisch und es fallen auch ca. 70/90 kW thermische Wärmeleistung an. Mit der 30kW Anlage können ca. 1500 m2 Wohnraumfläche beheizt werden. Im Sommer wird die Wärme einem Absorbtionsaggregat zugeführt. Damit wird der Kühlraum der Hofkäserei gekühlt. ES rentiert sich nur, wenn die Wärme der Anlage genutzt werden kann. Wenn die Wärme nicht verwendet wird bedeutet dies, dass Sie von drei Holzscheit deren zwei nicht nutzen. Wärme fällt am Holzvergaser und als Abgas- und Motorblockwärme an. Die Raumabwärme der Anlage werden mit Vorteil zum Nachtrocknen der Holzhackschnitzel verwendet. Dadurch wird auch eine gute Lüftung des Anlagenraums sichergestellt. Generell gilt: Ein Wärmekonzept sollte erarbeitet werden. Dabei sind wir Ihnen gerne behilflich. Wärmegeführte Holzvergaser-Anlagen, müssen über automatische Start- Stopp-Einrichtungen verfügen. Ein Kaltstart dauert je nach Anlagentyp ca. 15 Minuten. Bei einem wärmegeführten Stand-By des BHKW wird nur noch wenig Gas von der Vergaseranlage bezogen um ein kleines Glutbeet über eine längere Zeit zu unterhalten. Dazu wird das Glutbeet bei Erreichen einer unteren Temperatur angeblasen und wieder auf Temperatur gebracht. Vor jedem (Warm-)Start wird die Anlage auch auf Dichtigkeit getestet. Sofern alles dicht ist, wird der Holzvergaser hochgefahren. Sobald der Holzvergaser genug Holzgas erzeugt, erhält die BHKW Steuerung das Startsignal. CO (Gassensoren) Sensoren messen im Umfeld der Anlage den CO Gehalt der Luft, so dass die Anlage bei Austritt von CO sofort abgeschaltet und der progressiv Raum gelüftet werden kann. Der Sicherheit muss grosse Bedeutung beigemessen werden.
Der Qualität von Anlage und Service sollte grosse Bedeutung beigemessen werden.

Leistung von Vergasungsanlagen:		30 kW el + (10+60kW th)
		45 kW el + (15+90kW th)


Tagesbedarf an Holz:		pro kW el ~1kg Holz 87%TS oder 13%Wasser ergibt
	Richtlinien:	0720 kg/d für 30 kWh/h el
		1200 kg/d für 50 kWh/h e

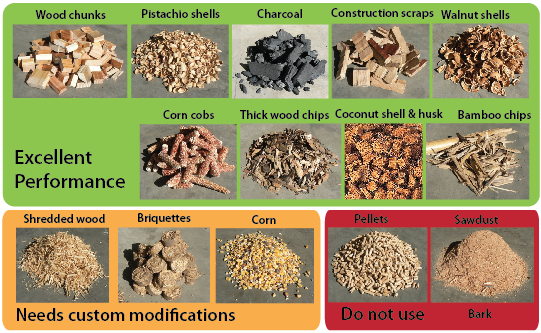

Hackschnitzel:		< 13% H2O (87%TS) wobei der Feinanteil maximal 30% ausmachen sollte damit es wenig Asche gibt. Eine Siebung hilft da, braucht aber Aufwand und Energie.

BHKW:		Länge = 2250 mm
		Breite = 0990 mm
		Höhe = 1470 mm

Richtpreis: ca. 175'000 € (ohne Umfeld)		zum Fragebogen .: wollen Sie weg vom Heizöl

Gewässersanierung / Schlammbaggerungen mit schwimmfähigem Saug-Bagger

Für die Vermessung sind minimal 1.5 m Wassertiefe notwendig. Die maximale Baggertiefe mit Verlängerung des Baggerarms ist abhängig von der Strömungsgeschwindigkeit und liegt z.B. im Rhein bei Rheinfelden bei ca. 6 bis 7 Meter. Die genaue Positionierung des Echolotes für die Vermessung erfolgt mittels D-GPS. Leider können wir Ihnen keine Lösung für tiefere Stauseen und die Entfernung von Schwemmgut, Schutt, Geröll aus Muren und Lawinen anbieten. Wir haben jedoch Ideen wie so ein Projekt angegangen werden könnte.

Dualfrequenz Echolot Schlammsedimentvermessungen,
3D CAD System Mesh Profil Berechnungen,
Laboranalysen,
Gewässersanierung mit Schlammsaugbagger,
Schwimmleitungen,
Grobgutabscheidung und Entsorgung,
Sandabscheidung, Waschung und Recycling,
Schlammeindickung, Entwässerung und Entsorgung

Industrielle und Landwirtschaftliche Biogasanlagen

Herkömmliche Biogasanlagen erlauben maximal 25 bis 30% Hühnertrockenkot. Bei entsprechender Substrat-Aufbereitung und Verfahrensprozess kann der Anteil an Hühnertrockenkot bis auf 74% gesteigert werden. Und 2.1 MW el liefert eine uns bekannt Biogasanlage.
Biogas- oder Vergärungsanlagen, (BGA) Nass - Fermentationsanlagen Biogasgülleaufbereitung Trocken - Fermentationsanlagen Design von Biogas Kleinst-Anlagen Video vom Bau einer Biogas Mini-Anlage http://paksc.org/pk/biogas-plant-design warum nicht im Jungwacht- oder Pfadfinder-Lager

Portfolioerweiterung

Wasseraufbereitung mit Membrantechnologie,
Energietechnik mit Wärmepumpen, (WP)
Wind Energie Anlagen, (WEA)
2-Achen Photovoltaik Anlagen (Sun-Trackers)

Unser Anlagen-Mix aus dem Bereich Photovoltaik-, Windenergie-, BHKW - Anlagen, als Insel- oder Netzanlagen konzipiert, werden alle auf einem Simulator gerechnet; Die resultierenden gerechneten Szenarien sind alle einer Sensitivitätsanalyse unterzogen welche genügen Aufschluss geben über die zu wählende Komposition.

Unsere Vision ist eine Welt in der wir haushälterisch umgehen mit Ressourcen. Eine Welt mit sauberer Luft, sauberem Wasser und fruchtbaren Böden (Terra Pretta) auf denen nachwachsende Energie (z.B. Holz) wachsen soll. Energie sollte grundsätzlich von regenerativen Ressourcen kommen oder aus dem Abfall den wir produziert. Ihr System soll ökonomisch, ökologisch und sozialverträglich sein denn so entsteht für Sie eine Nachhaltigkeit. Zu diesem Zweck arbeiten wir mit Partnern zusammen um genau Ihr Problem zu lösen.
